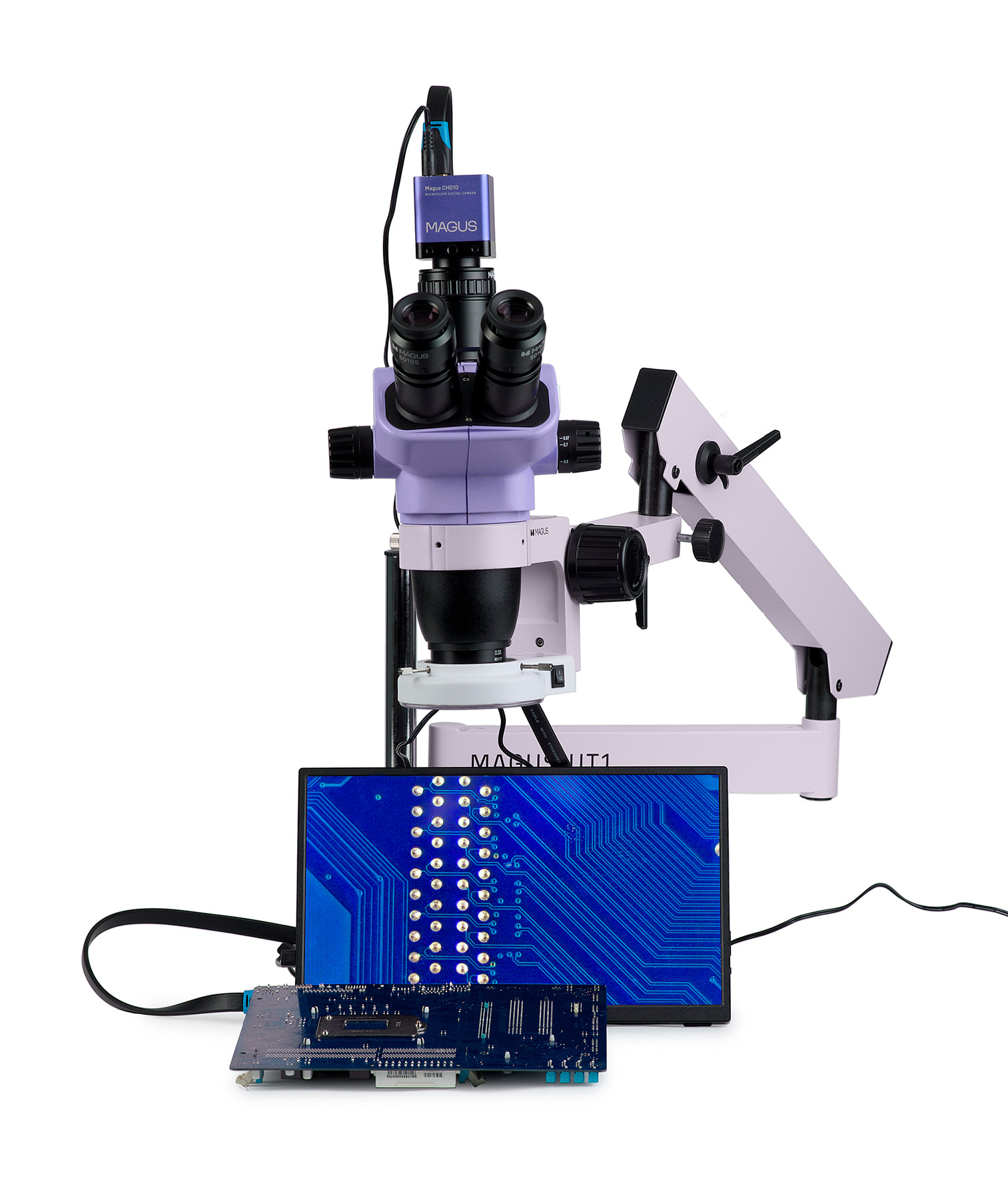

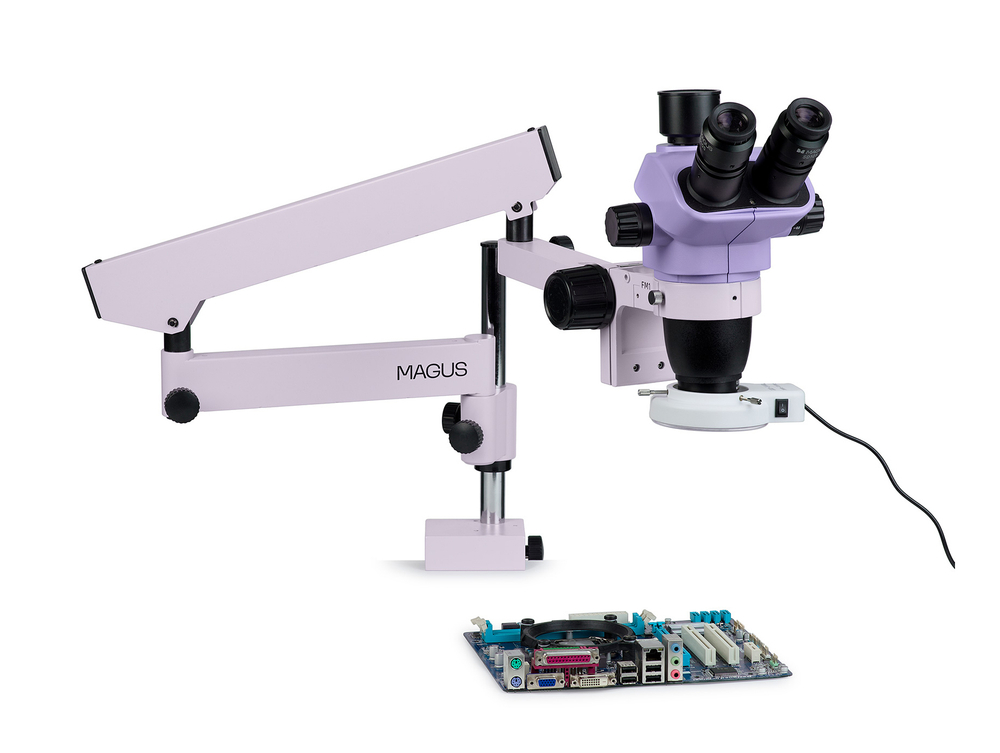

Готовое решение для пайки, ремонта и контроля качества готовых изделий создано на базе оптической головы серии MAGUS Stereo 7H и универсального штатива MAGUS UT1.
Камера оснащена интерфейсом HDMI и выводит изображение прямо на экран монитора, без подключения к компьютеру.
Стереоскопический микроскоп с оптической схемой Грену сохраняет ясность рельефа поверхности без потери пространственной ориентации и гарантирует необходимую глубину резкости. Тринокулярный микроскоп с монитором предусматривает два способа наблюдения &ndash и в окуляры, и на экране монитора.
Микроскоп оснащен кольцевым осветителем отраженного света.
Микроскоп оптимизирует рабочее место оператора, повышает комфорт работы и продуктивность специалиста.
Цифровая камера
Цифровая камера оснащена сенсором 2 Мпикс и формирует реалистичное изображение в разрешении Full HD (1920x1080 пикс).
Наблюдение на экране предъявляет требования к частоте кадров, поскольку руки и инструмент перемещаются под микроскопом. Камера устанавливается в канал визуализации при помощи адаптера C-mount и подключается к монитору через интерфейс HDMI. В режиме HDMI поддерживается частота 60 кадров в секунду &ndash необходимый минимум для плавной передачи кадров на экран без задержек.
Монитор
Монитор подключается к установленной на микроскоп камере и выводит изображение в реальном времени. Поддерживаются HDMI-камеры MAGUS, работающие в разрешении Full HD.
Диагональ экрана &ndash 13,3 дюйма. Матрица IPS обеспечивает яркую картинку с широкими углами обзора: если смотреть на монитор под углом, цветопередача не искажается.
Монитор ставится на стол или прикрепляется к камере.
Тринокулярный микроскоп с монитором подойдет тем, кто предпочитает смотреть на печатную плату вперед, а не вниз. Такой способ наблюдения потребует некоторого времени для приобретения привычки, зато спина и шея не будут уставать. Также эта модель подойдет и преподавателям, которые обучают студентов.
При минимальном увеличении микроскопа поле зрения на экране монитора составит 33,25x18,68 мм.

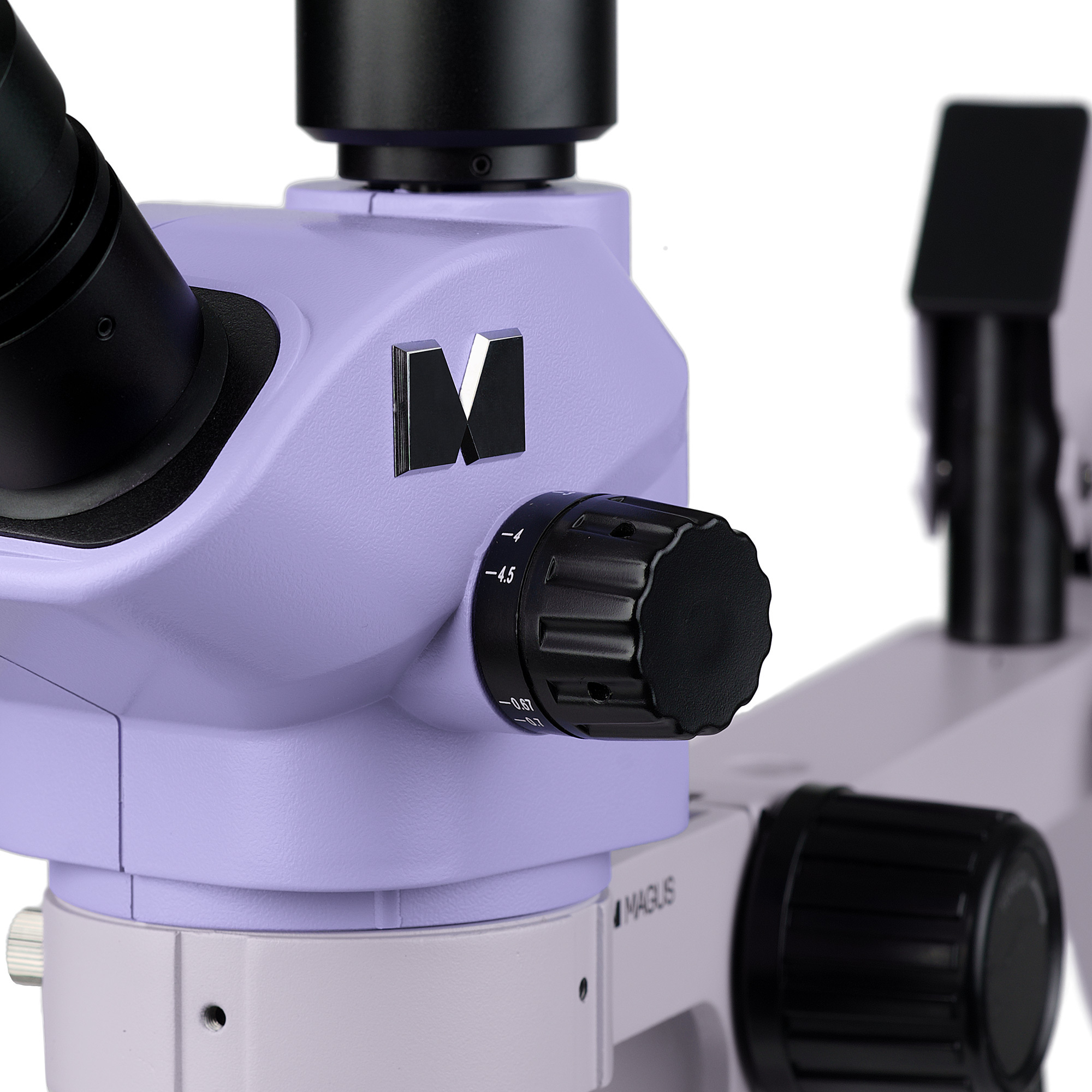

Оптическая голова

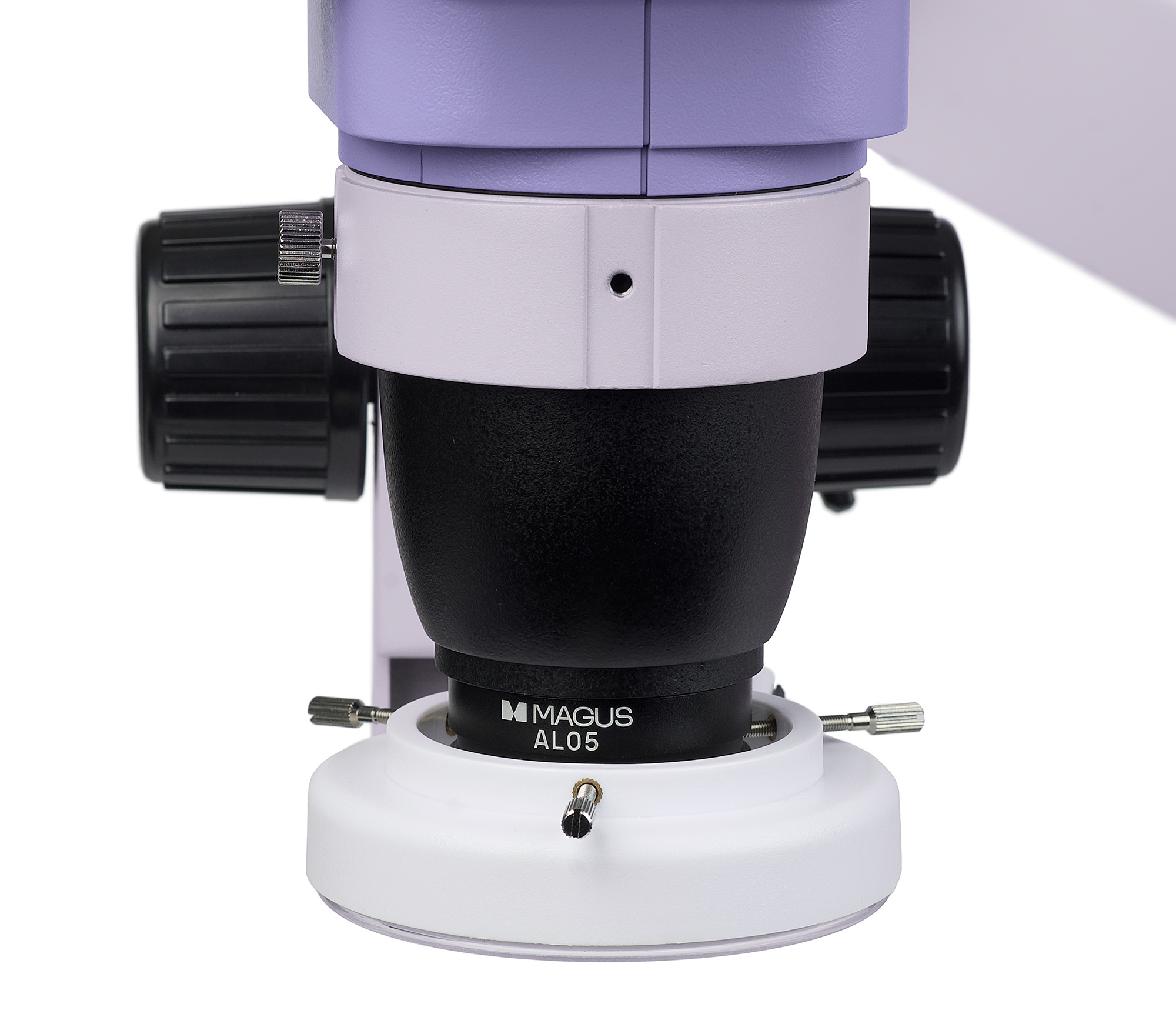

Панкратический объектив плавно изменяет увеличение в 6,7 раза без потери фокуса. Микроскоп формирует прямое (неперевернутое) объемное изображение. Дополнительная насадка на объектив 0,5х изменяет диапазон увеличения, поле зрения и рабочее расстояние микроскопа.
Увеличение 3,4&ndash22,5х и рабочее расстояние 177 мм для пайки достигаются с применением насадки 0,5х.
Увеличение 6,7&ndash45х и рабочее расстояние 105 мм для контроля качества достигаются без использования насадки 0,5х.
Манипуляции с инструментом требуют от микроскопа большего поля зрения, чем визуальное наблюдение при контроле качества. При наблюдений в окуляры диаметр поля зрения с насадкой 0,5х составляет 65,7 мм при увеличении микроскопа 3,4х, а при увеличении 22,5х &ndash 9,7 мм.
В базовую комплектацию включены окуляры 10х/22 мм с диоптрийной коррекцией и удаленным зрачком для работы в очках.
Осветитель

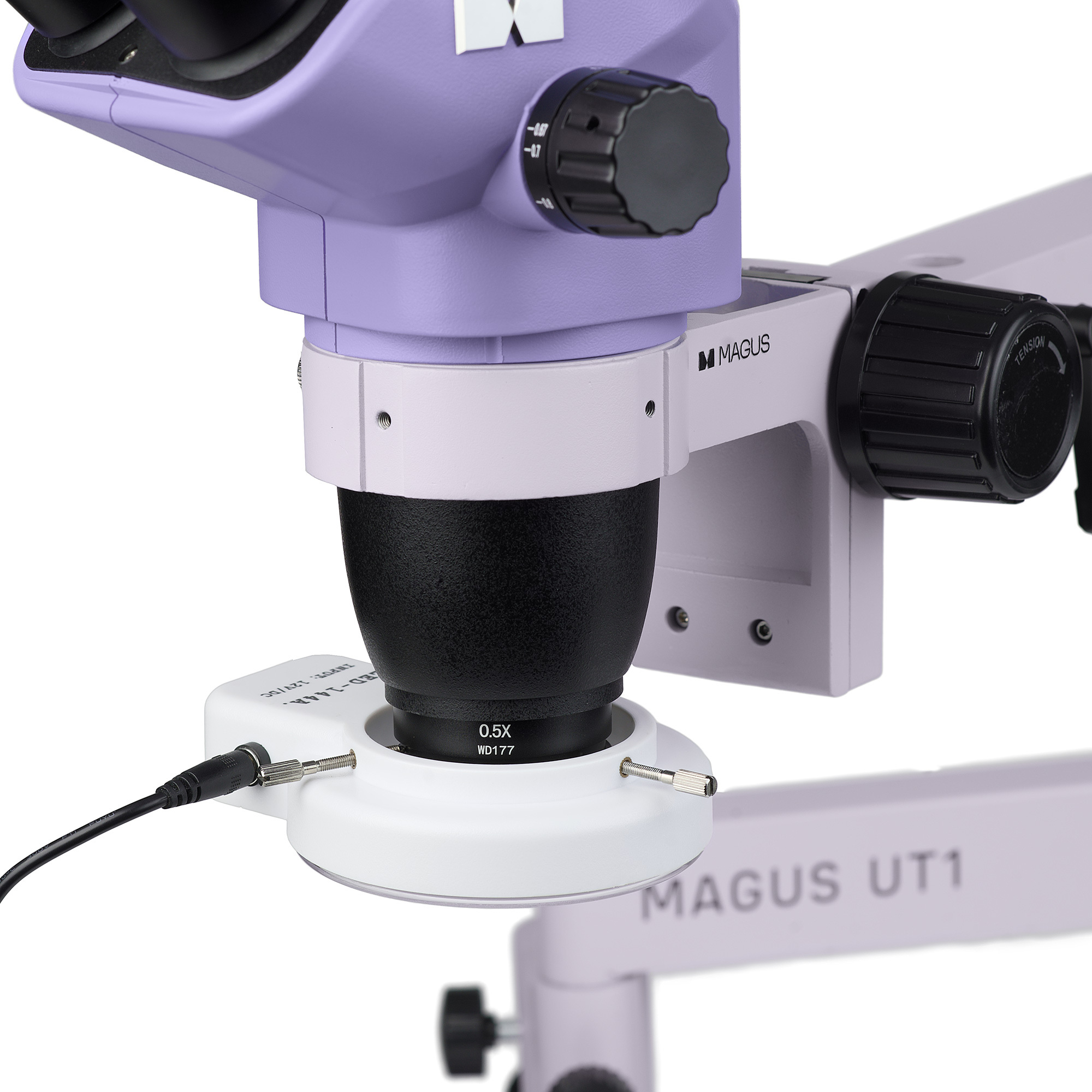

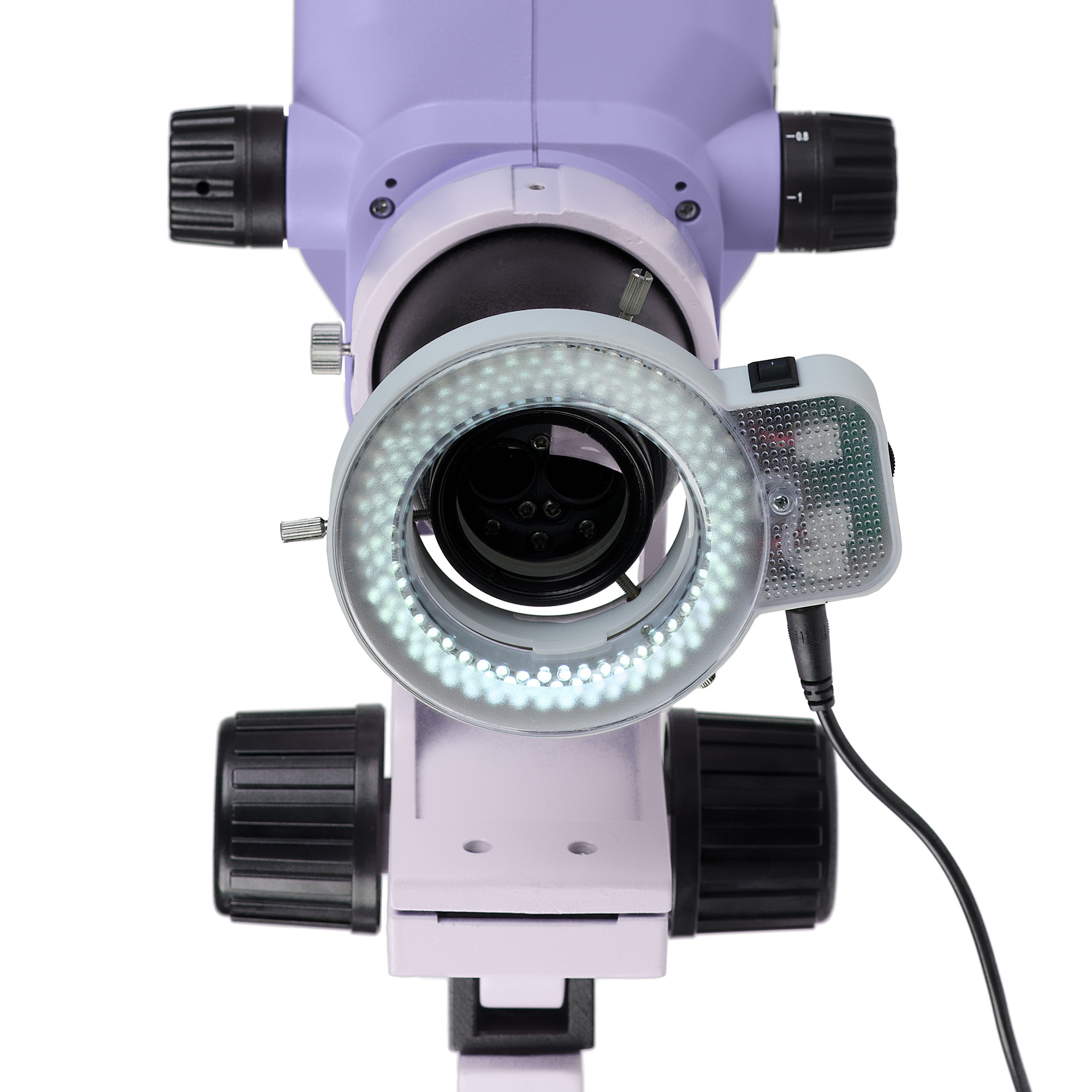

Кольцевой осветитель с регулировкой яркости реализует бестеневое освещение объекта. 144 светодиода с «холодной» цветовой температурой 6500 К гарантируют освещенность 18 000 лк при рабочем расстоянии 105 мм.
Штатив

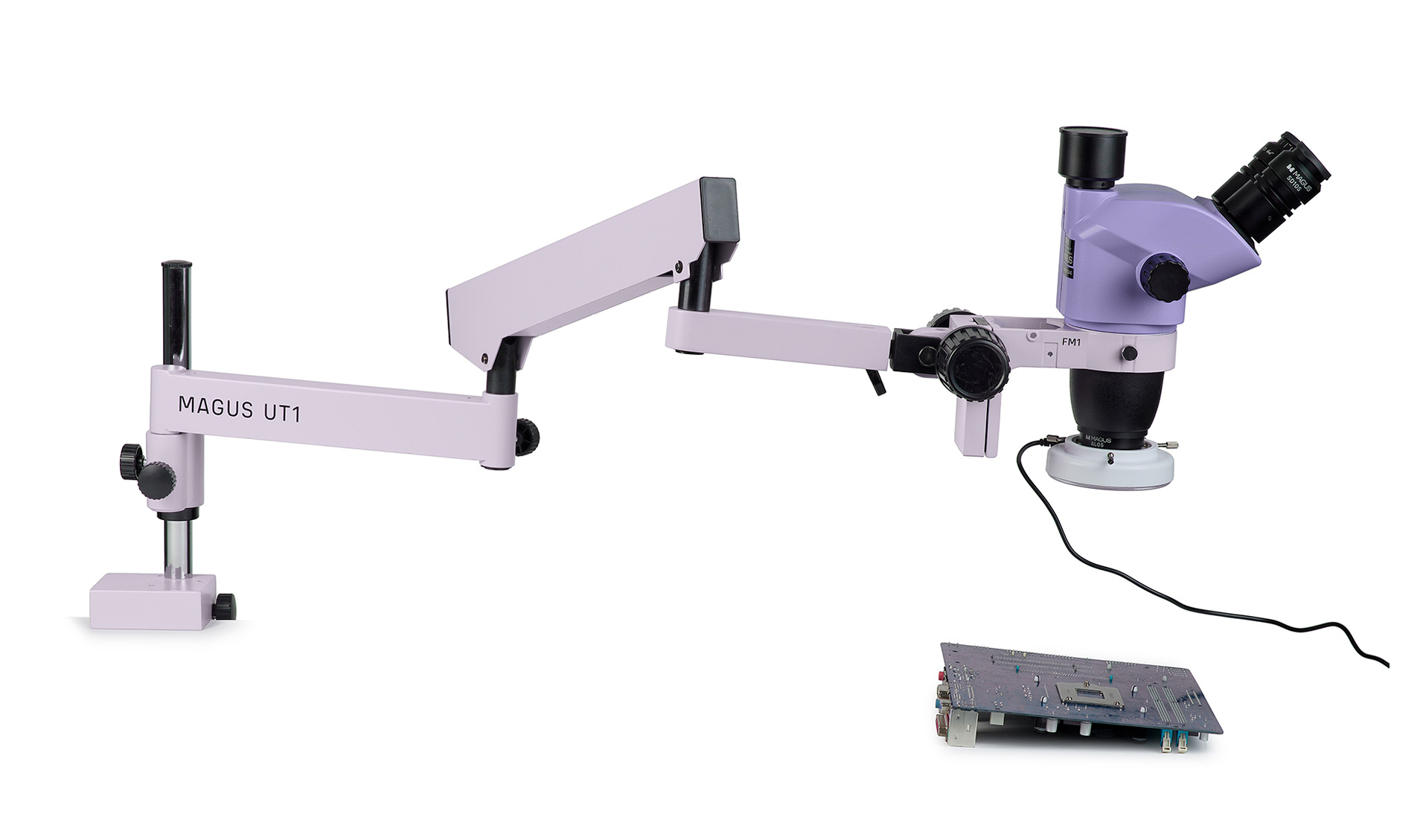

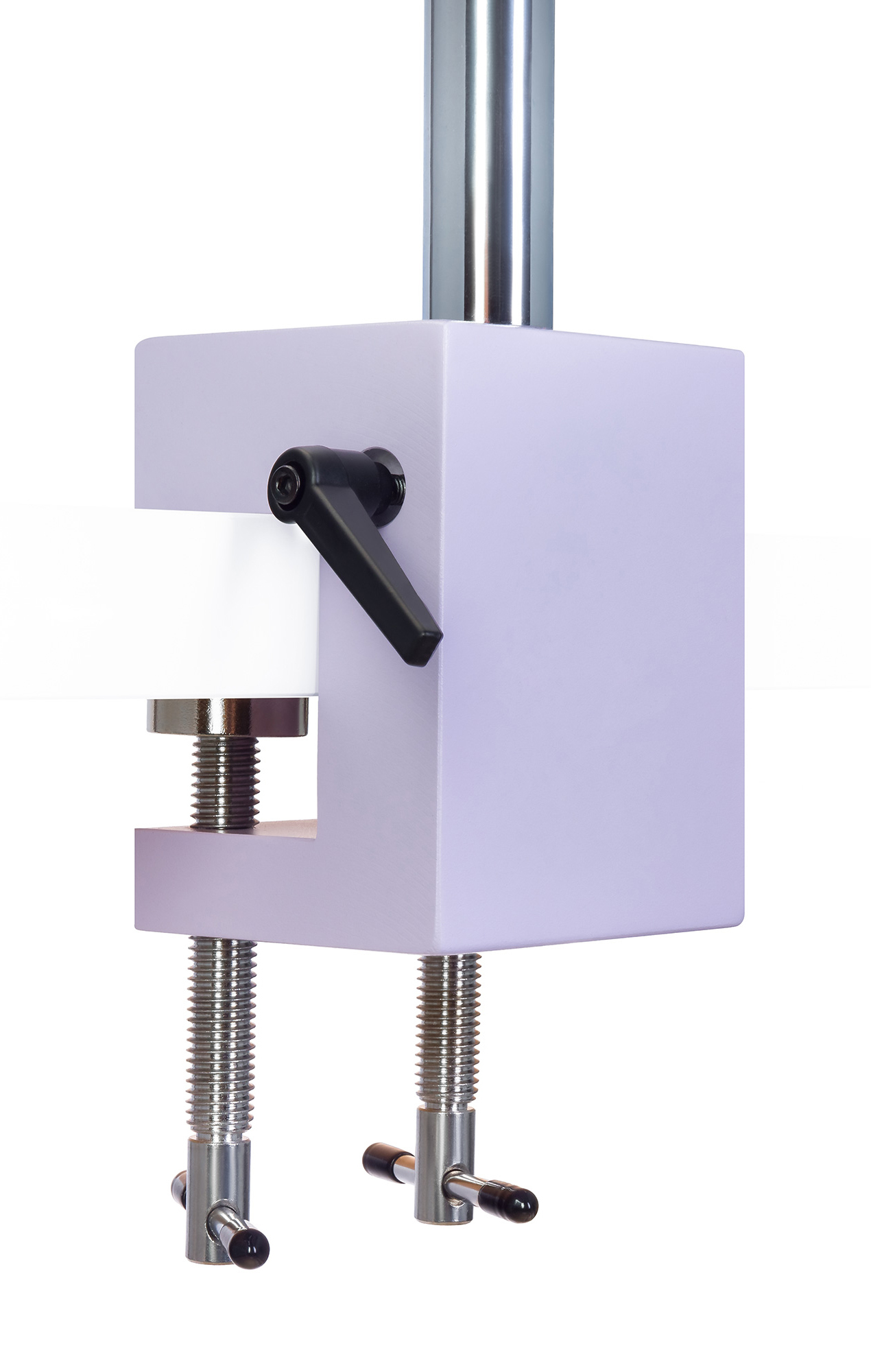

Универсальный штатив расширяет рабочую зону и предоставляет больше свободы в выборе положения оптической головы над рабочим местом. Штатив состоит из четырех секций и крепится к краю рабочего стола при помощи надежной струбцины, поэтому не занимает место на столе.
Штатив регулирует положение оптической головы по высоте, настраивает горизонтальный вынос и вращение. Максимальный вынос по горизонтали составляет 700 мм. Такой штатив позволяет использовать один микроскоп на два рабочих места, если инженеры работают под микроскопом не постоянно.
Механизм фокусировки

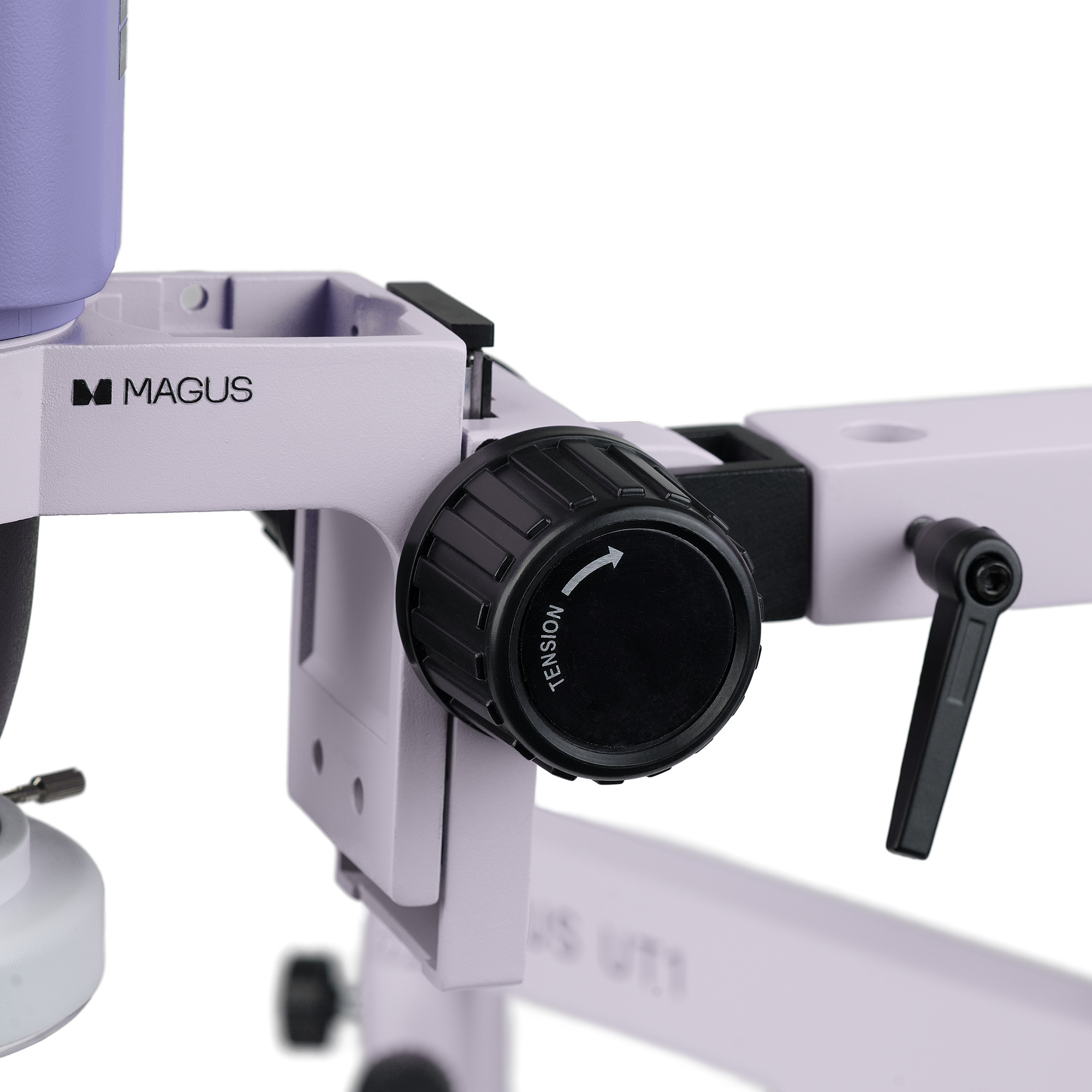

Механизм фокусировки реализует плавную и комфортную фокусировку. Рукоятки фокусировки расположены коаксиально с двух сторон. Жесткость хода механизма фокусировки регулируется.
Аксессуары и другие готовые решения
Комфортные условия операторов повышают продуктивность работы. Наши готовые решения опираются на опыт инженеров-электронщиков, но MAGUS предлагает и другие комплектующие, из которых вы можете собрать набор исходя из бюджета, собственных предпочтений и решаемых задач, а в будущем дополнить набор необходимыми аксессуарами.
Основные особенности микроскопа:
- Тринокулярная визуальная насадка c каналом визуализации для установки цифровой камеры
- Трансфокаторная система плавно изменяет увеличение без потери фокусировки; коэффициент трансфокации 6,7:1
- Преимущества оптической схемы Грену: высокая глубина резкости, хорошая объемность, компактная конструкция, невысокая цена.
- Насадка 0,5х на объектив предоставляет дополнительные варианты увеличения, поля зрения и рабочего расстояния
- Универсальный штатив расширяет рабочую зону и обеспечивает точное размещение оптической головы над объектом
- Механизм фокусировки реализует плавную и комфортную фокусировку на всем диапазоне увеличения микроскопа
- Кольцевой осветитель отраженного света с «холодной» цветовой температурой
- Возможность замены комплектующих и установки дополнительных аксессуаров по вашему запросу
Основные особенности камеры:
- Камера работает автономно без подключения к компьютеру и установки программ через интерфейс HDMI
- Разрешение камеры 1920x1080 пикс &ndash оптимальный выбор для вывода изображения на Full HD монитор
- 60 кадров в секунду через HDMI &ndash для получения плавного изображения без рывков и запаздывания
- Цветной CMOS-сенсор SONY &ndash низкий уровень шума и высокая светочувствительность
- Встроенное программное обеспечение с функциями фотографирования, видеозаписи, редактирования, вывода изображения на внешний экран, измерения линейных и угловых размеров
Комплектация:
- Цифровая камера MAGUS CHD10 (цифровая камера, кабель HDMI (1,5 м), мышь USB, карта памяти SD 32 ГБ, сетевой адаптер питания 12 В/1 А (евро), инструкция по эксплуатации и гарантийный талон)
- Монитор MAGUS MCD20
- Оптическая голова MAGUS Stereo 7TH &ndash объектив с визуальной насадкой
- Окуляр 10x/22 мм с удаленным зрачком и диоптрийной коррекцией (2 шт.)
- Штатив MAGUS UT1
- Механизм фокусировки MAGUS FM1
- Осветитель кольцевой Levenhuk LED 144, с адаптером и резьбой
- Насадка на объектив MAGUS AL05 0,5х/177 мм
- Адаптер C-mount MAGUS ZFA050
- Инструкция по эксплуатации и гарантийный талон
Поставляются по дополнительному заказу:
- Окуляр 10x/22 мм со шкалой
- Окуляр 15х/16 мм (2 шт.)
- Окуляр 20х/12 мм (2 шт.)
- Окуляр 25х/9 мм (2 шт.)
- Окуляр 30х/8 мм (2 шт.)
- Насадка на объектив 1,5x
- Насадка на объектив 2x
- Осветитель кольцевой с поляризационным фильтром
- Осветитель кольцевой с включением по секторам
- Осветитель типа «гусиная шея»
- Адаптер C-mount 1х с регулируемым фокусным расстоянием
- Калибровочный слайд
