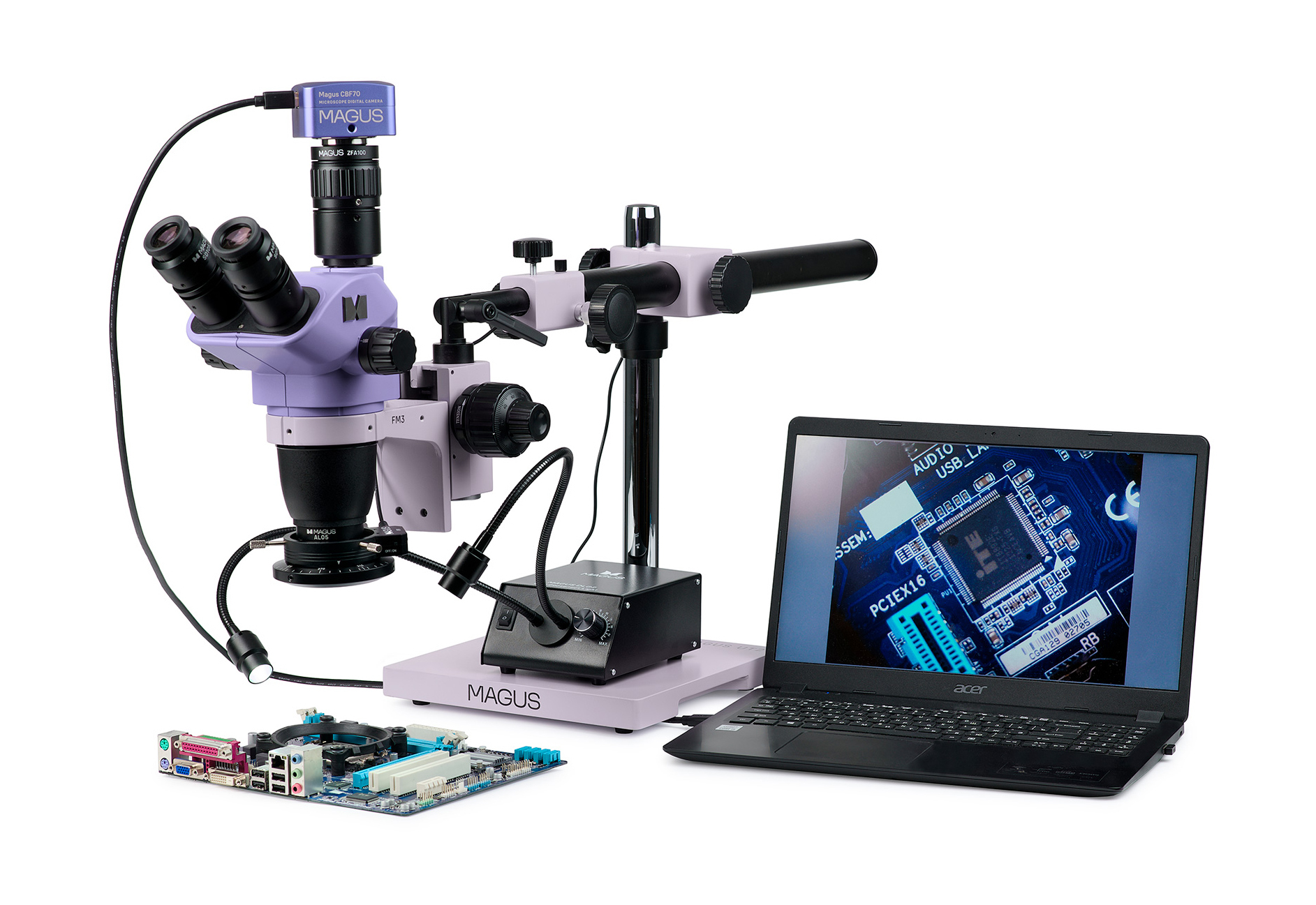

Готовое решение для пайки, ремонта и контроля качества изделий создано на базе оптической головы серии MAGUS Stereo 8H и универсального штатива MAGUS UT2.
Стереоскопический микроскоп с оптической схемой Грену сохраняет ясность рельефа поверхности без потери пространственной ориентации и гарантирует необходимую глубину резкости. Тринокулярный микроскоп подходит тем, кто предпочитает сохранять привычное положение тела при работе с инструментом и смотреть в окуляры.
Камера в составе цифрового микроскопа документирует рабочий процесс, промежуточные и конечные результаты. Камера оснащена интерфейсом USB 3.0 и выводит изображение на экран компьютера. Скорость передачи данных в 10 раз выше, чем у камер с интерфейсом USB 2.0.

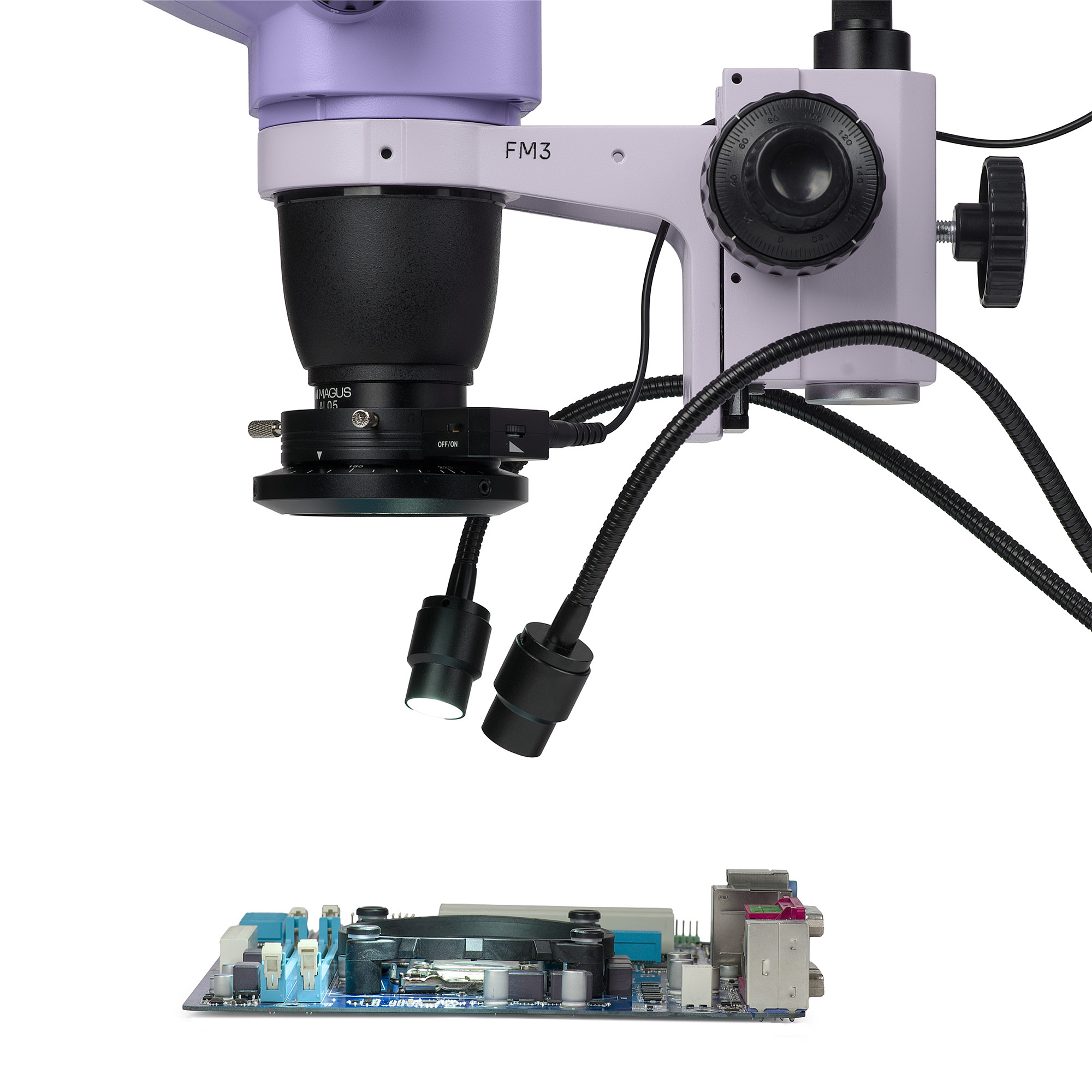

Микроскоп оснащен двумя осветителями отраженного света: кольцевым с поляризационным фильтром и осветителем типа «гусиная шея».
Микроскоп оптимизирует рабочее место оператора, повышает комфорт работы и продуктивность специалиста.
Цифровая камера
Цифровая камера, установленная в канал визуализации при помощи адаптера C-mount, задокументирует промежуточные и конечные этапы работы. Эта функция используется для контроля качества и создания информационной базы. Камера 21 Мпикс на однократном C-Mount адаптере реализует необходимое разрешение при работе со стереоскопическим микроскопом, а матрица размером 4/3" выведет на экран максимально возможное поле зрения. При минимальном увеличении микроскопа поле зрения на экране компьютера составит 53,5x37 мм.
Оптическая голова

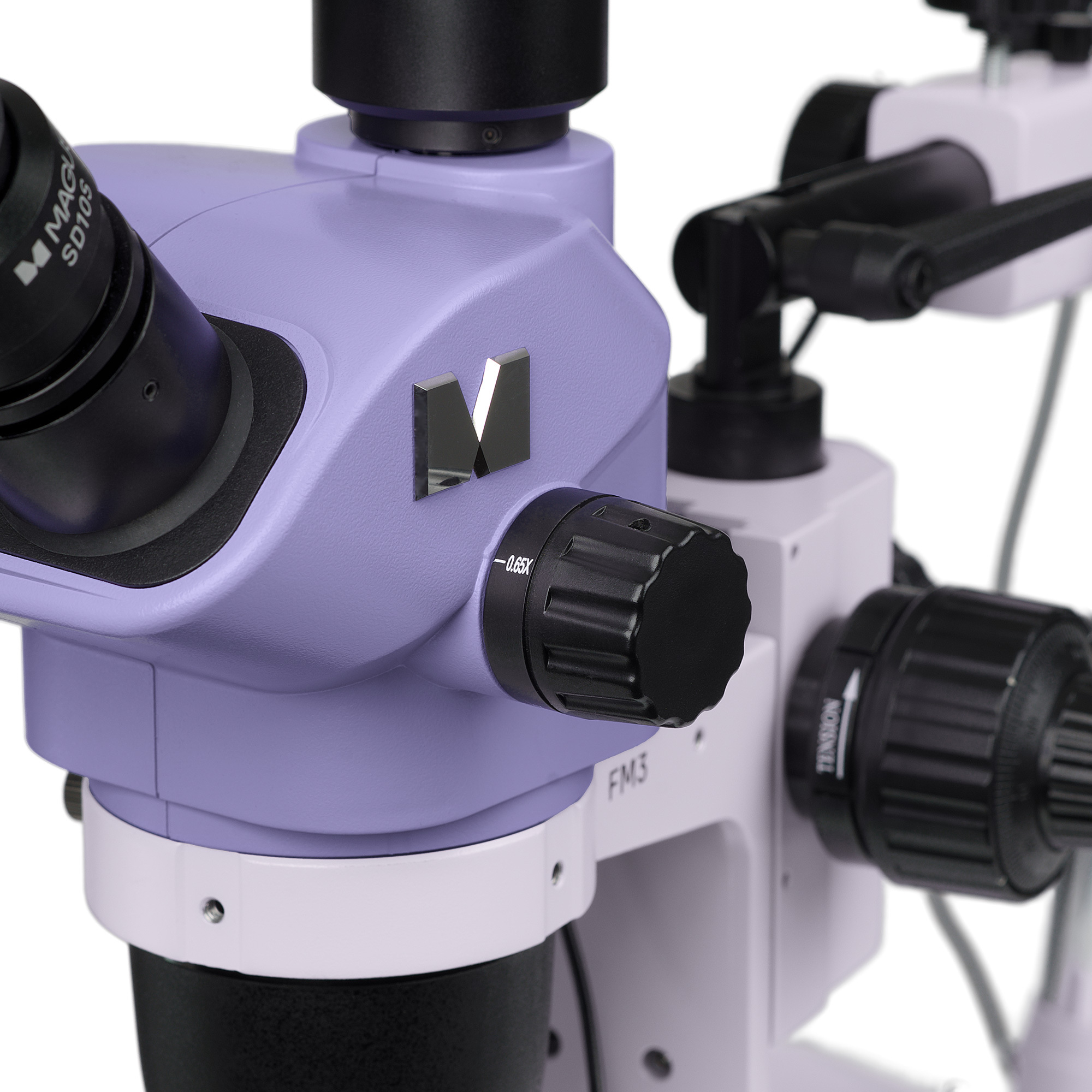

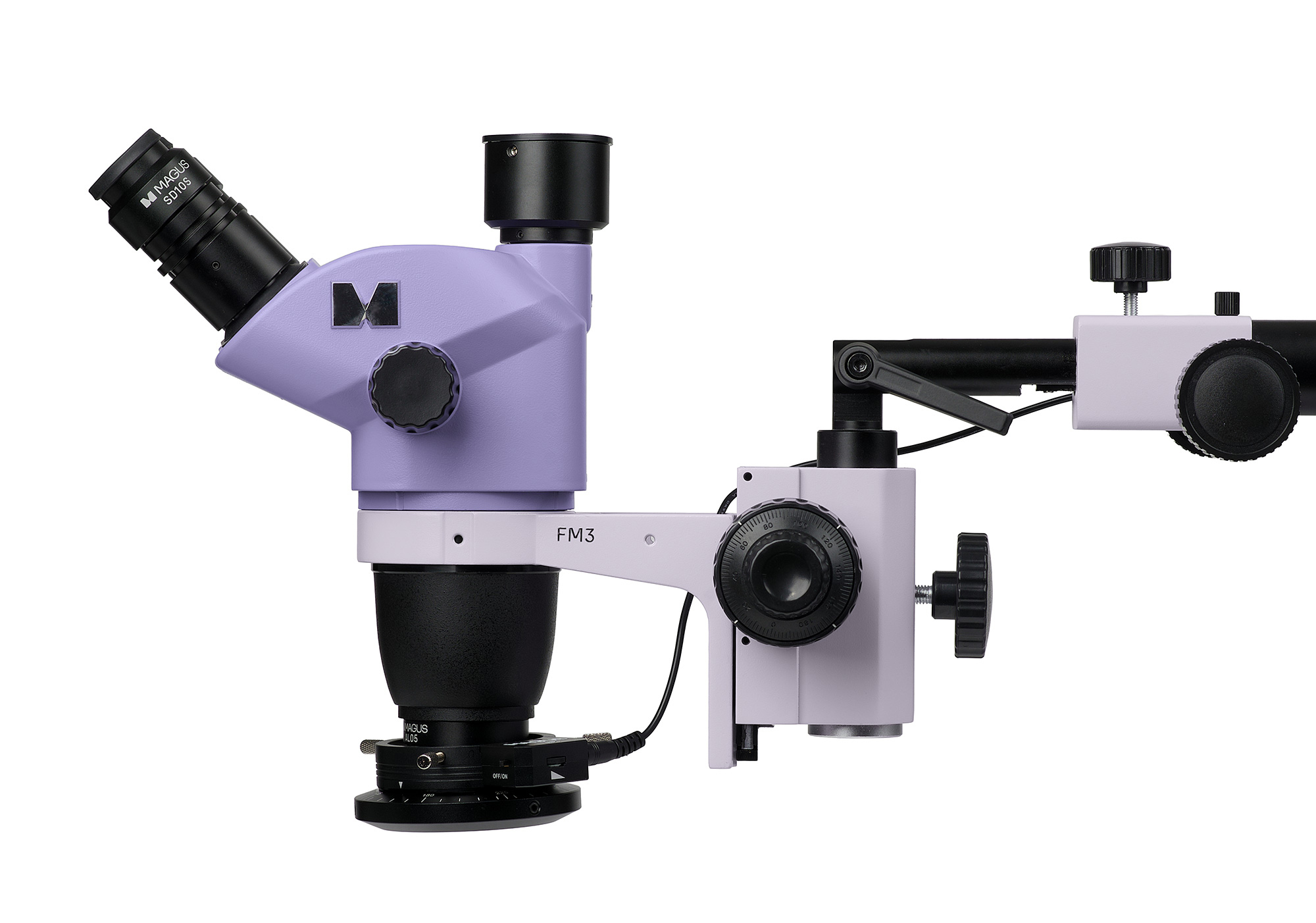

Панкратический объектив плавно изменяет увеличение в 8,4 раза без потери фокуса. Микроскоп формирует прямое (неперевернутое) объемное изображение. Дополнительная насадка на объектив 0,5х изменяет диапазон увеличения, поле зрения и рабочее расстояние микроскопа.
Увеличение 3,25&ndash27,5х и рабочее расстояние 177 мм для пайки достигаются с применением насадки 0,5х.
Увеличение 6,5&ndash55х и рабочее расстояние 105 мм для контроля качества достигаются без использования насадки 0,5х.
Манипуляции с инструментом требуют от микроскопа большего поля зрения, чем визуальное наблюдение при контроле качества. При наблюдении в окуляры диаметр поля зрения с насадкой 0,5х составляет 67,7 мм при увеличении микроскопа 3,25х, а при увеличении 27,5х &ndash 8 мм.
В базовую комплектацию включены окуляры 10х/22 мм с диоптрийной коррекцией и удаленным зрачком для работы в очках.
Осветители

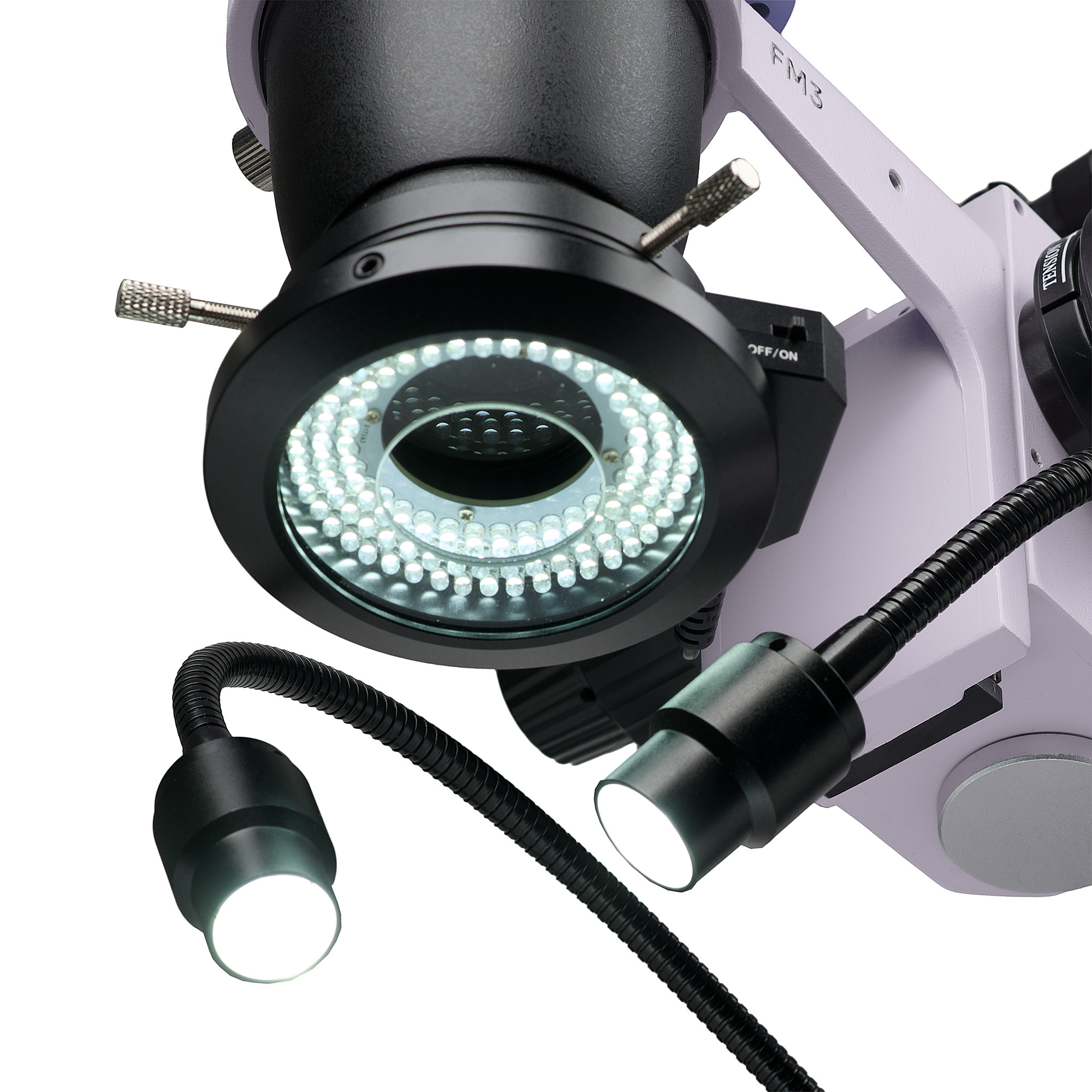

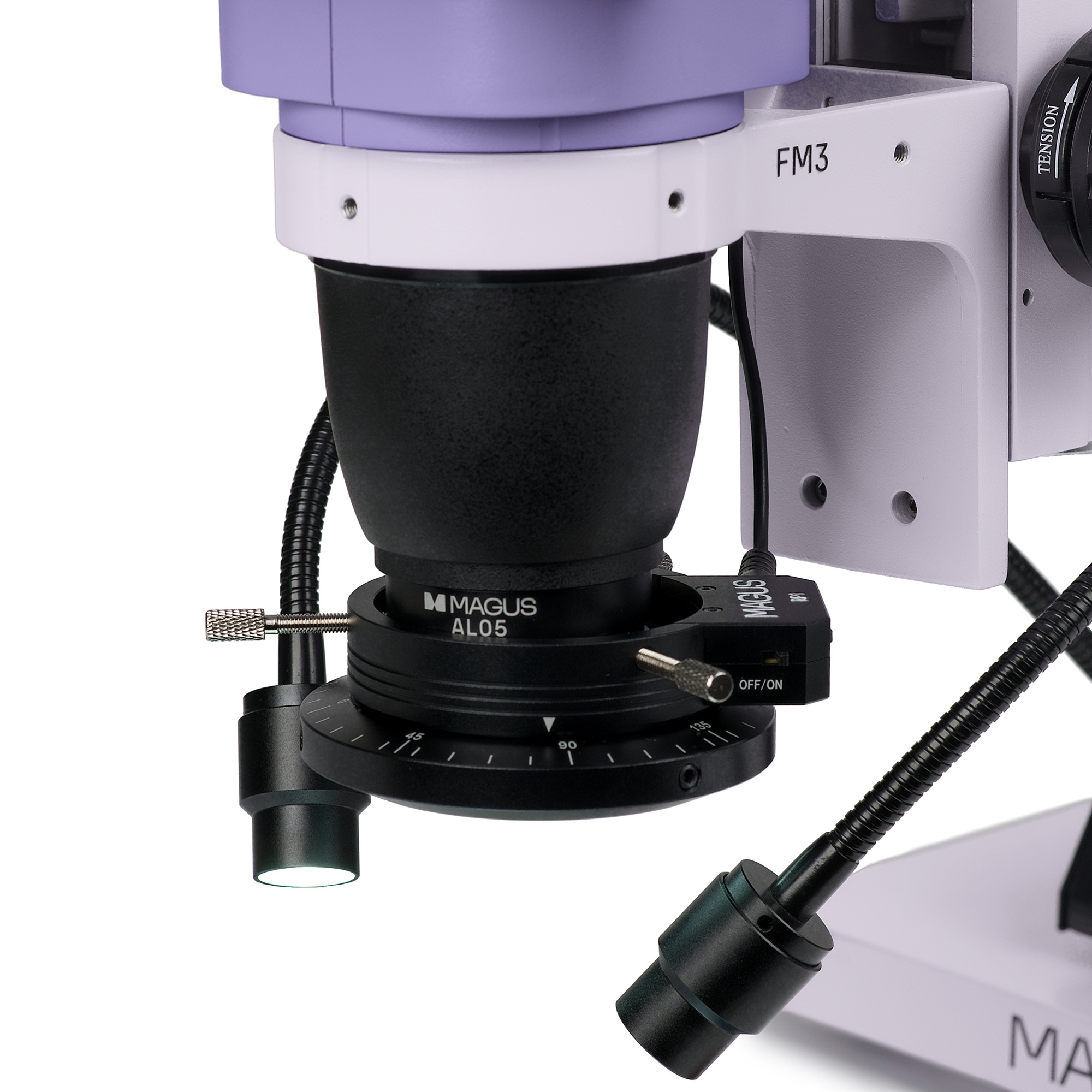

Решение разных задач требует разные виды освещения. В комплект вошли два осветителя. Кольцевой осветитель с поляризатором убирает блики с металла. Осветитель типа «гусиная шея» создает тени, которые необходимы нашему зрению для определения рельефа поверхности.
Штатив

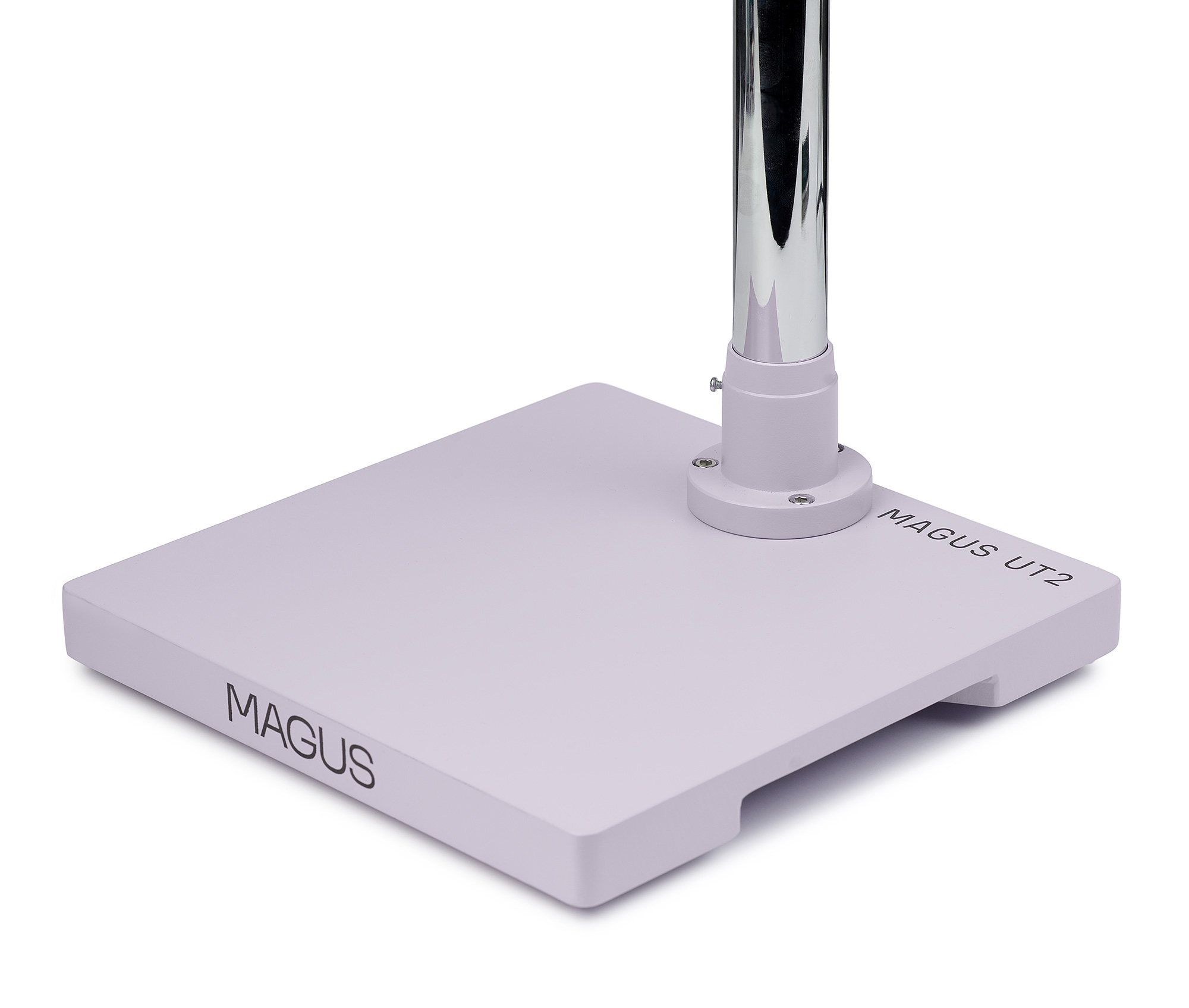

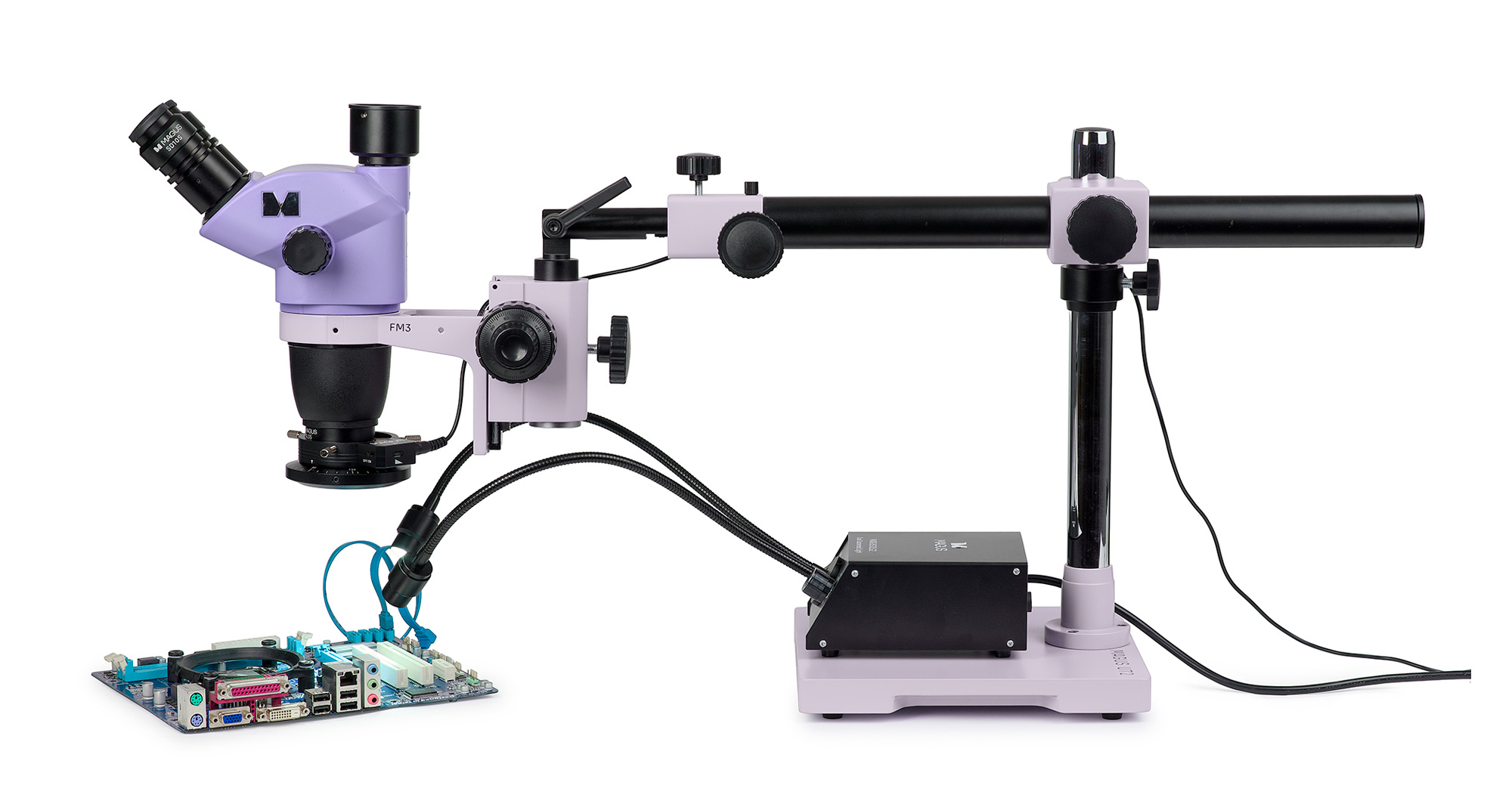

Универсальный штатив с тяжелым основанием сводит к минимуму вибрации от перемещения, а длинная горизонтальная штанга расширяет рабочую зону.

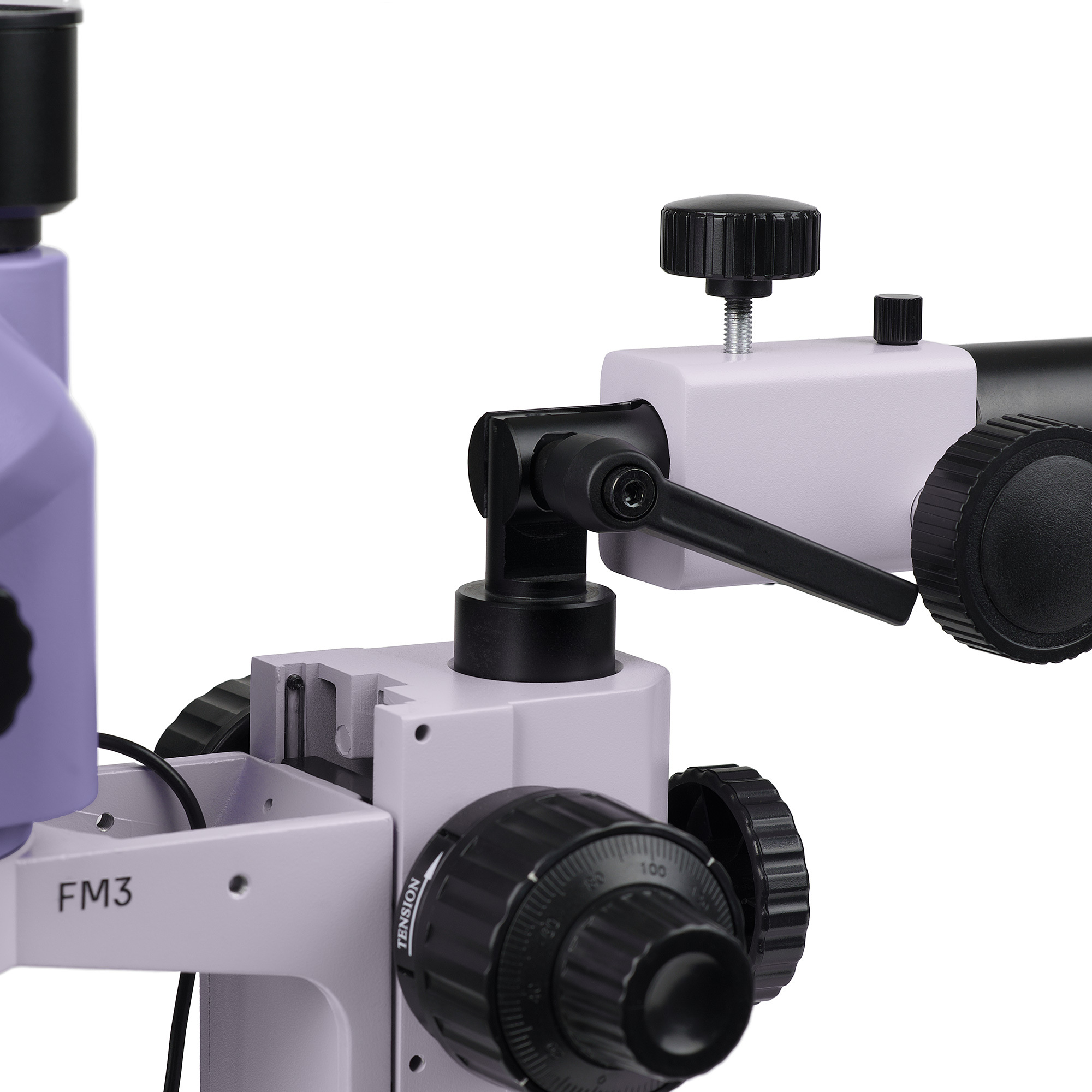

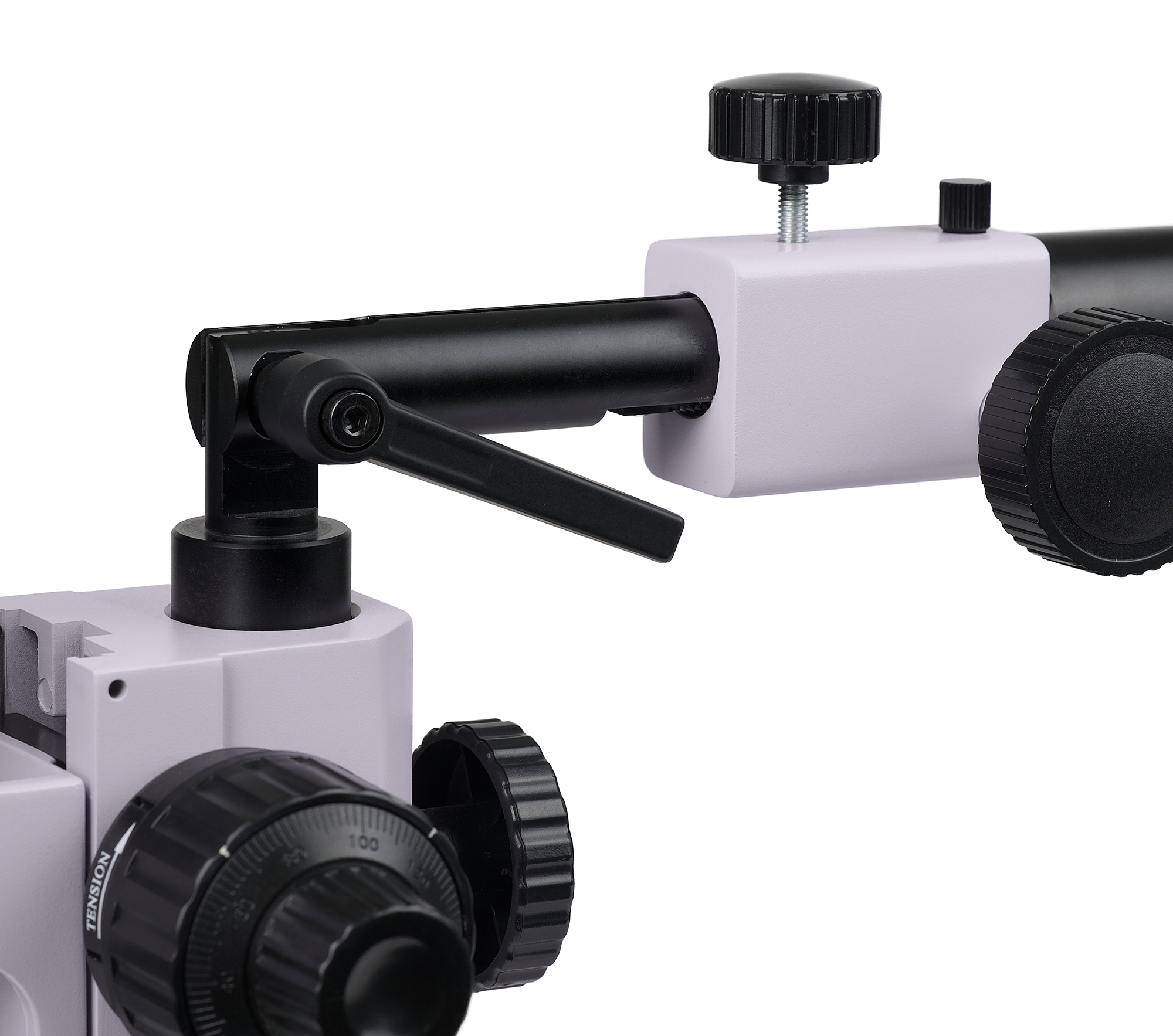

Во время работы не всегда удобно передвигать объект под оптической осью микроскопа. Иногда комфортнее переместить саму оптическую голову. Ручка микроподвижки плавно перемещает оптическую голову в горизонтальной плоскости вперед-назад.

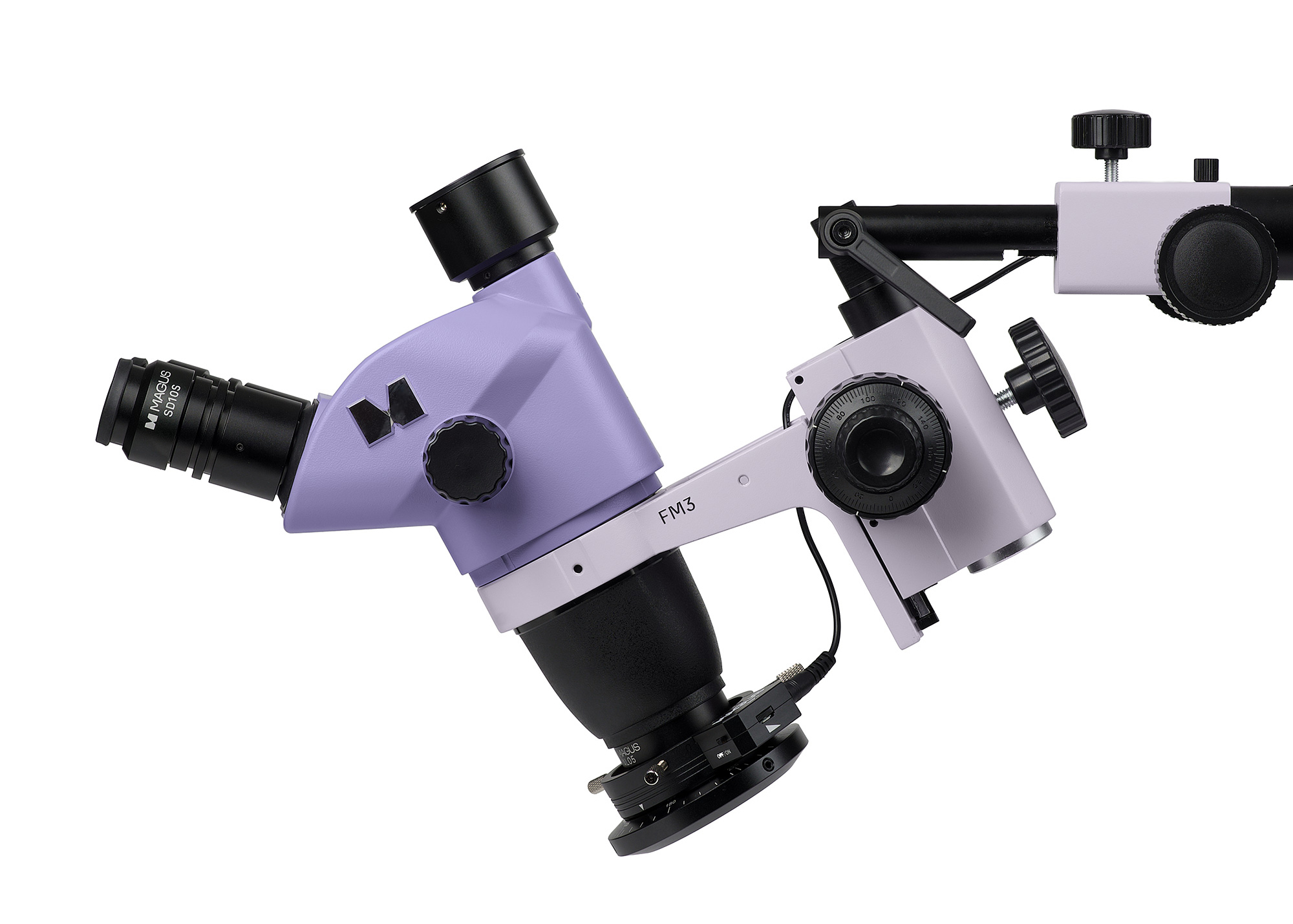

Штатив заканчивается механизмом, который изменяет угол наклона оптической оси. При необходимости оператор наблюдает под углом объект, который лежит на столе. Эта функция добавляет удобство и для манипуляций, и для проверки качества пайки, и для изучения изогнутых объектов.
Механизм фокусировки

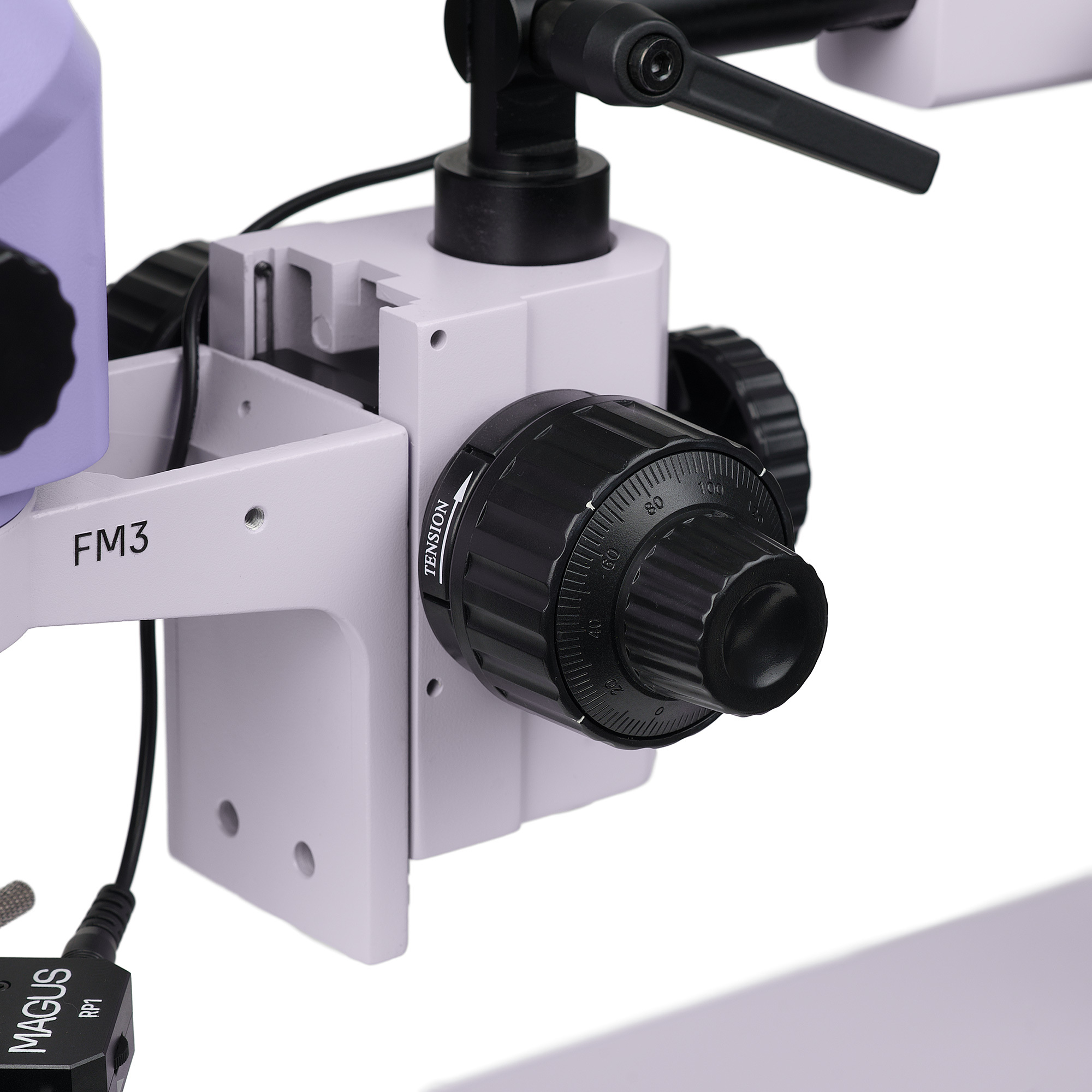

Механизм фокусировки реализует грубую и тонкую фокусировку. Тонкая фокусировка облегчает работу на увеличении выше 40 крат. Рукоятки фокусировки расположены коаксиально с двух сторон. Жесткость хода механизма грубой фокусировки регулируется.
Аксессуары и другие готовые решения
Комфортные условия операторов повышают продуктивность работы. Наши готовые решения опираются на опыт инженеров-электронщиков, но MAGUS предлагает и другие комплектующие, из которых вы можете собрать набор исходя из бюджета, собственных предпочтений и решаемых задач, а в будущем дополнить набор необходимыми аксессуарами.
Основные особенности микроскопа:
- Тринокулярная визуальная насадка c каналом визуализации для установки цифровой камеры
- Трансфокаторная система плавно изменяет увеличение без потери фокусировки; коэффициент трансфокации 8,4:1
- Преимущества оптической схемы Грену: высокая глубина резкости, хорошая объемность, компактная конструкция, невысокая цена.
- Насадка 0,5х на объектив предоставляет дополнительные варианты увеличения, поля зрения и рабочего расстояния
- Универсальный штатив расширяет рабочую зону, обеспечивает точное размещение оптической головы над объектом и тонкую микроподвижку ее положения
- Механизм фокусировки реализует грубую и тонкую фокусировку &ndash работа комфортна на всем диапазоне увеличения микроскопа
- Два осветителя отраженного света &ndash кольцевой с поляризационным фильтром и осветитель типа «гусиная шея»
- Возможность замены комплектующих и установки дополнительных аксессуаров по вашему запросу
Основные особенности камеры:
- Сенсор 21 Мпикс &ndash оптимальное разрешение для стереомикроскопа
- Матрица 4/3" выведет на экран максимально возможное поле зрения
- 17 кадров в секунду при максимальном разрешении &ndash достаточно для настройки фокуса
- До 192 кадров в секунду при снижении разрешения &ndash для демонстраций в аудитории и записи видео; перемещения препарата видны без рывков и запаздывания
- Цветной CMOS-сенсор SONY Exmor с обратной засветкой обеспечивает низкий уровень шума и высокую светочувствительность даже при слабой освещенности: изображение чище, ярче, насыщеннее по цветам
- Интерфейс USB 3.0 для быстрой передачи данных без зависаний и рывков
- Программное обеспечение с функциями фотографирования, видеозаписи, редактирования, вывода изображения на внешний экран, измерения линейных и угловых размеров
- Для установки на микроскоп используется адаптер C-mount 1х с регулируемым фокусным расстоянием, включенный в комплект
Комплектация:
- Цифровая камера MAGUS CBF70 (цифровая камера, кабель USB, носитель с драйверами и программным обеспечением, инструкция по эксплуатации и гарантийный талон)
- Оптическая голова MAGUS Stereo 8TH &ndash объектив с визуальной насадкой
- Окуляр 10x/22 мм с удаленным зрачком и диоптрийной коррекцией (2 шт.)
- Штатив MAGUS UT2
- Механизм фокусировки MAGUS FM3
- Осветитель кольцевой с поляризационным фильтром MAGUS LED RP1
- Осветитель типа «гусиная шея» MAGUS LED DGL2
- Насадка на объектив MAGUS AL05 0,5х/177 мм
- Адаптер C-mount MAGUS ZFA100
- Инструкция по эксплуатации и гарантийный талон
Поставляются по дополнительному заказу:
- Окуляр 10x/22 мм со шкалой
- Окуляр 15х/16 мм (2 шт.)
- Окуляр 20х/12 мм (2 шт.)
- Окуляр 25х/9 мм (2 шт.)
- Окуляр 30х/8 мм (2 шт.)
- Насадка на объектив 1,5x
- Насадка на объектив 2x
- Осветитель кольцевой
- Осветитель кольцевой с включением по секторам
- Цифровая камера HDMI
- Монитор
- Адаптер C-mount 0,5х с регулируемым фокусным расстоянием
- Калибровочный слайд
