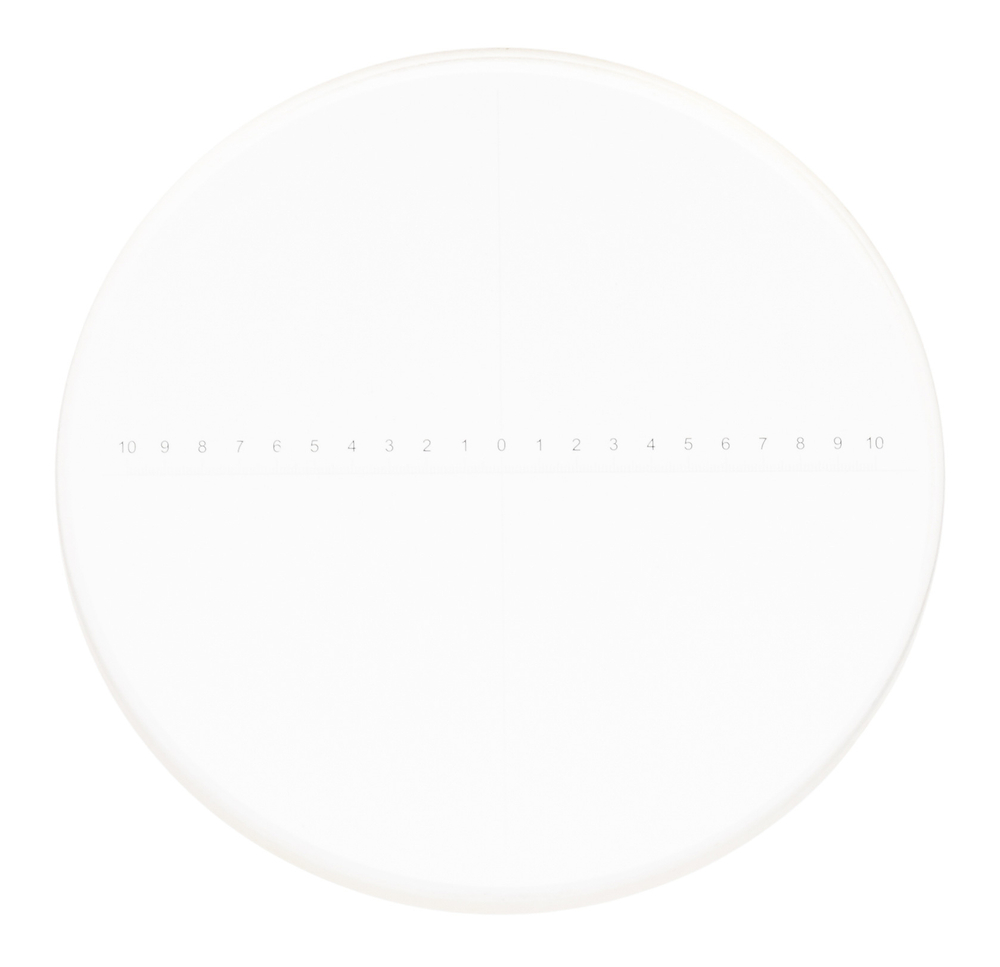

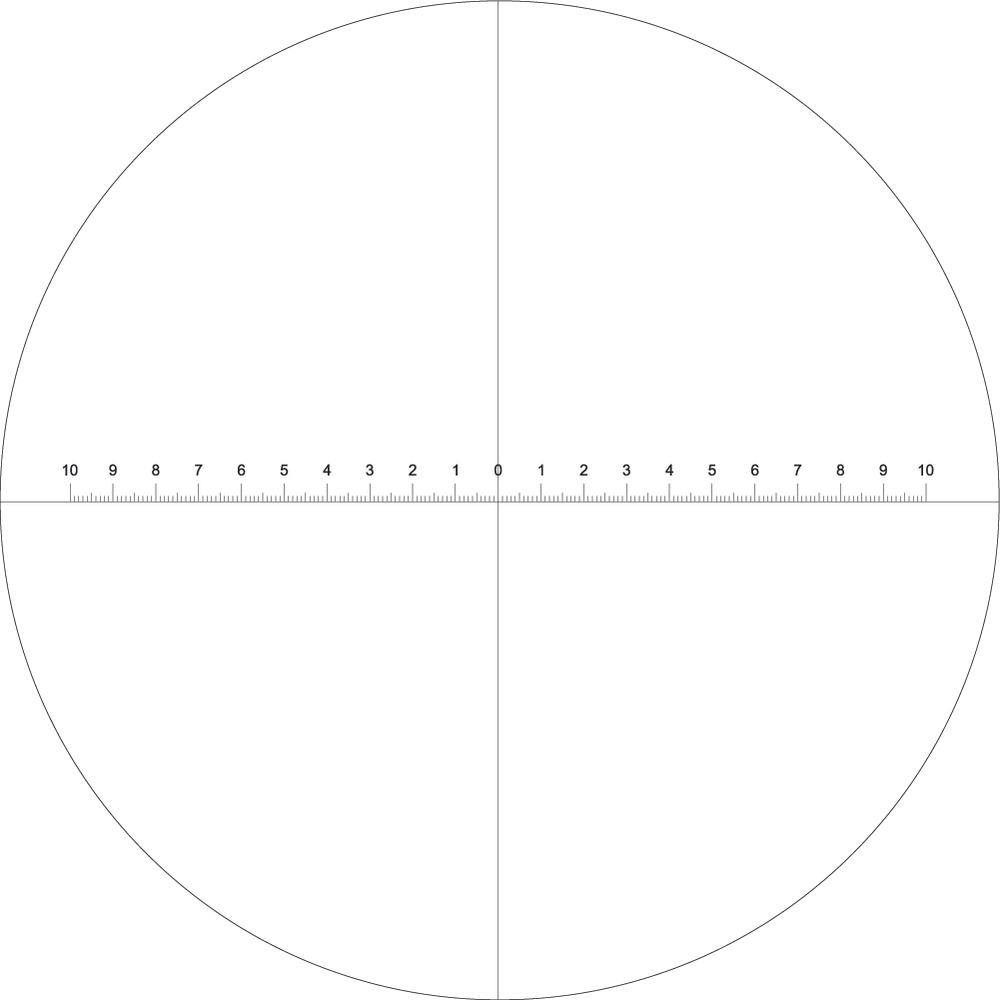

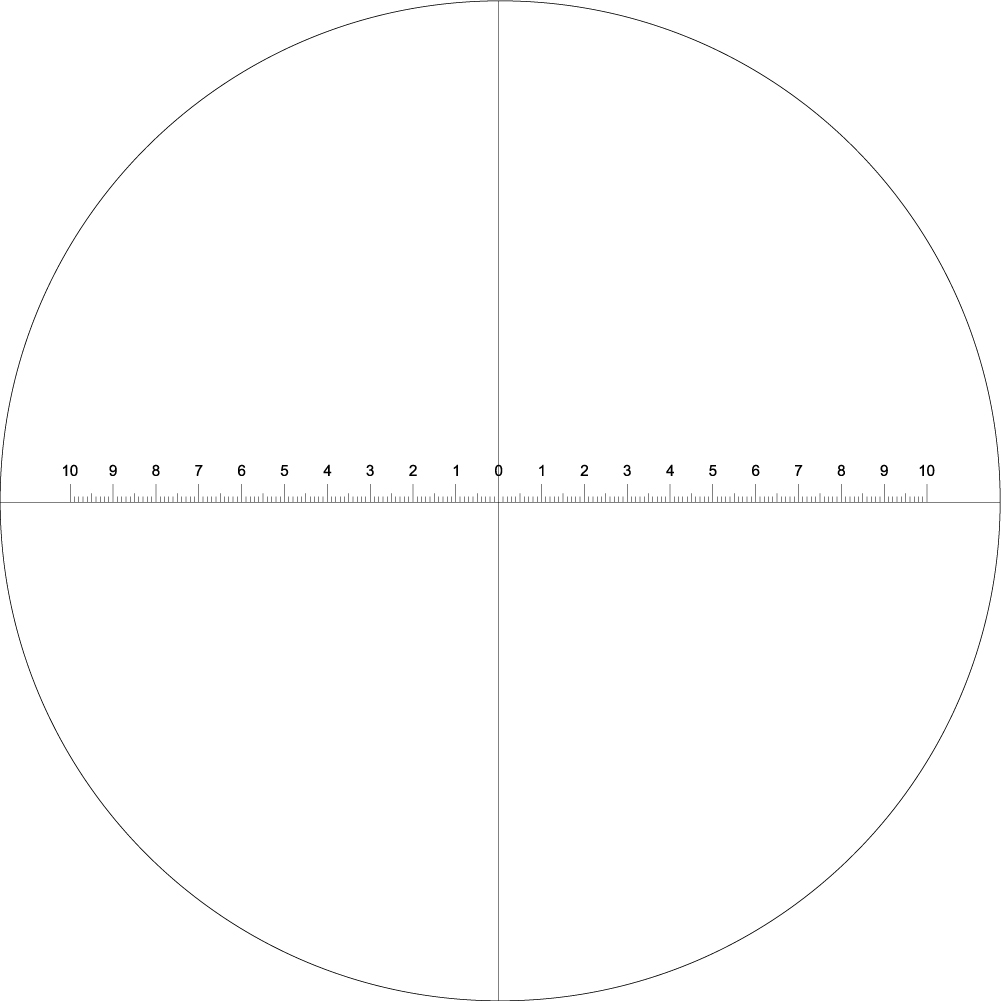

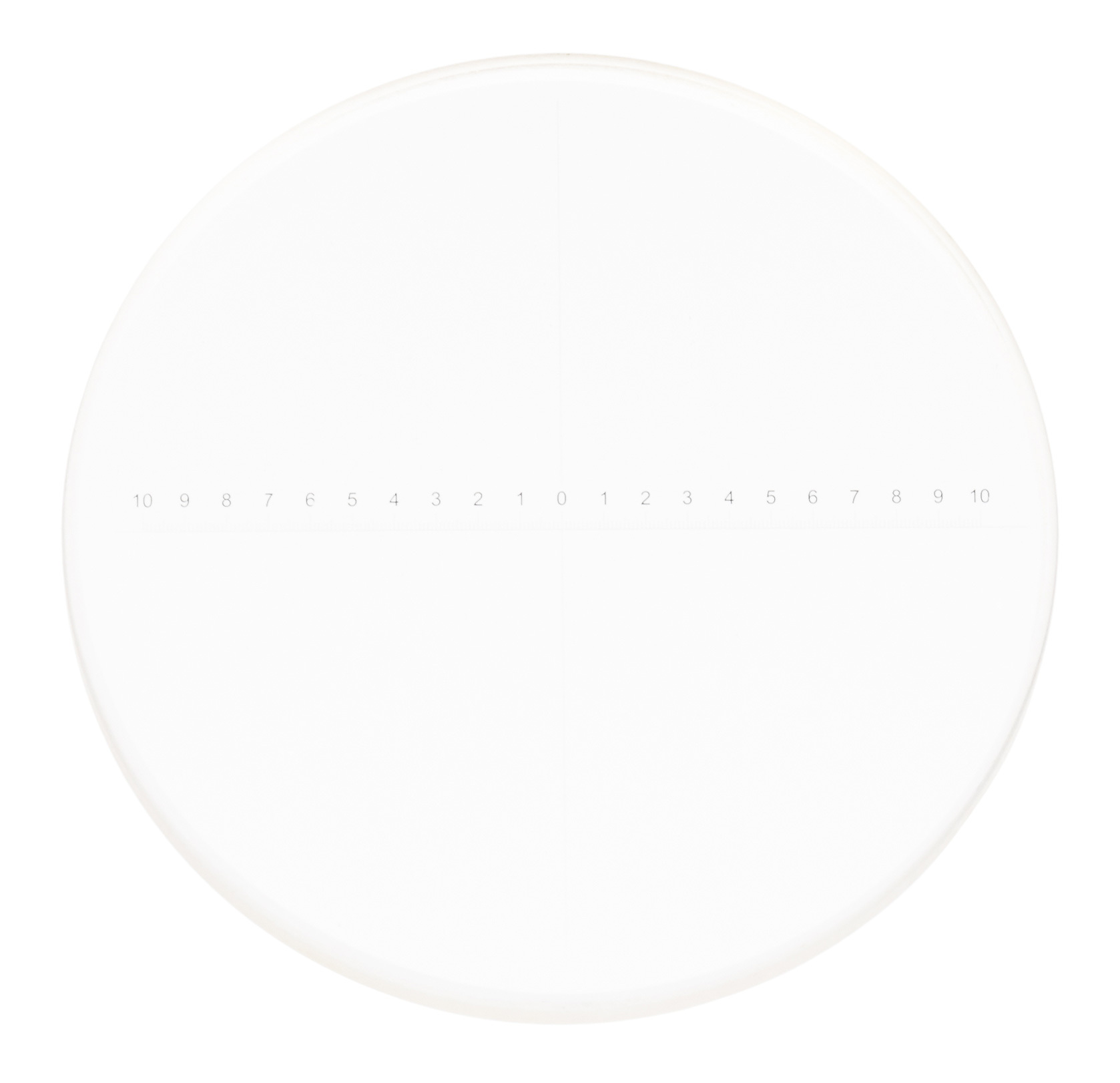

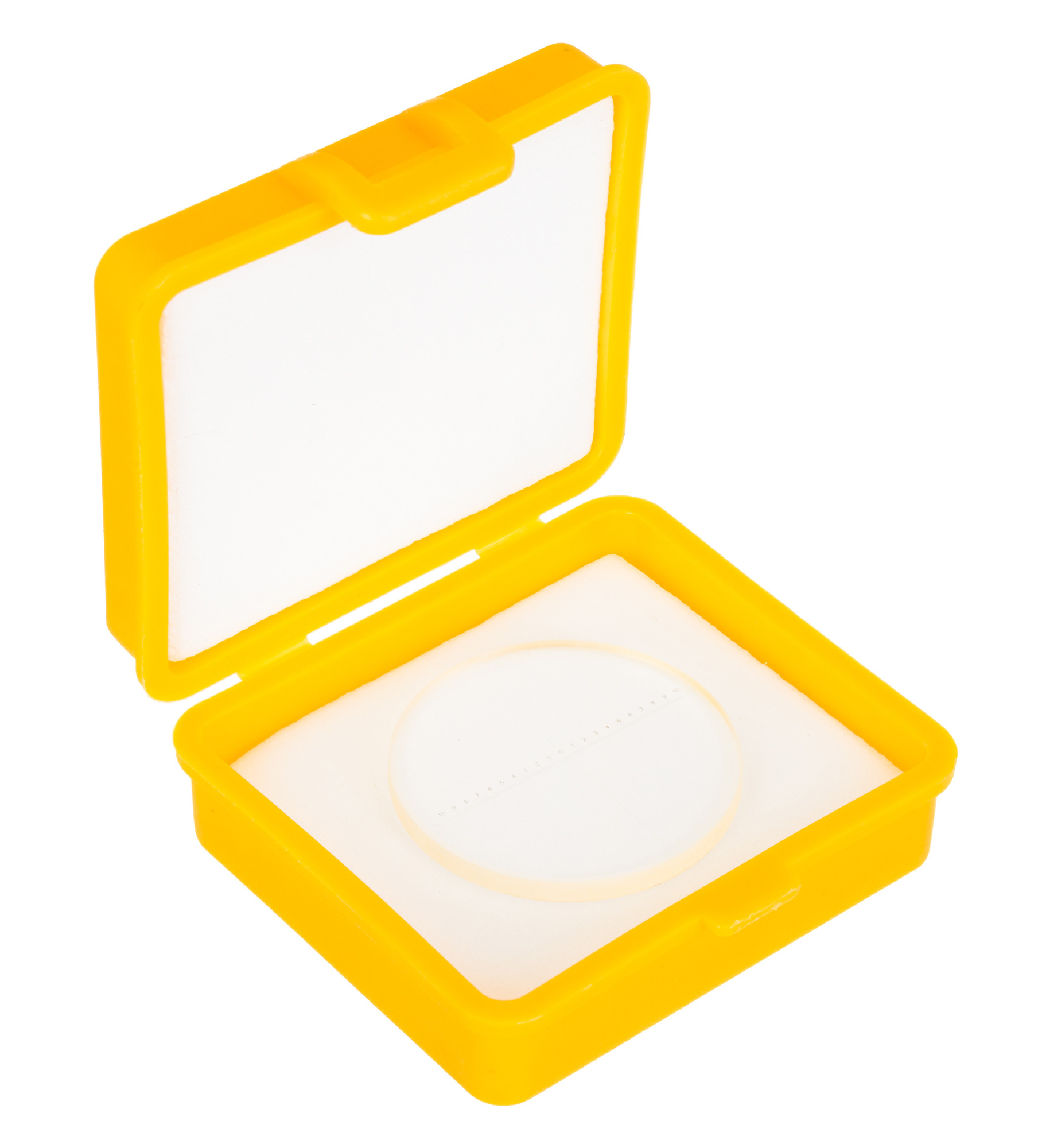

Калибровочный слайд MAGUS CSS1 предназначен для использования на стереомикроскопах. Он сделан из оптического стекла и имеет диаметр 24 мм. Цена деления нанесенной на него шкалы составляет 0,1 мм. Всего шкала содержит 200 делений.
Калибровочный, или, как его еще называют, микрометрический, слайд нужен, чтобы высчитать поправочный коэффициент для программы анализа изображений и, как следствие, повысить точность всех проводимых измерений. Кроме того, калибровочный слайд пригодится для определения цены деления окулярной шкалы.
Калибровка программы анализа изображений
В результате калибровки в программе должен быть сформирован профиль с поправочным коэффициентом для выбранного объектива. В дальнейшем коэффициент будет использоваться программой автоматически для пересчета единиц измерения.
Порядок калибровки:
1. Зафиксируйте слайд на предметном столике микроскопа.
2. Поворотом револьверного устройства выберите рабочий объектив.
3. Установите камеру в режим съемки на максимальном разрешении, сделайте снимок шкалы.
4. В программе анализа изображений выберите режим калибровки, мышкой укажите максимально видимое расстояние, введите полученное значение в реальных единицах.
5. Введите название калибровки и перепроверьте значения.
6. Если все сделано верно, программа запомнит поправочный коэффициент и в дальнейшем будет самостоятельно переводить значения в нужные единицы измерения.
Калибровка окулярной шкалы
Окуляр со шкалой нужен для измерения объектов. Для повышения точности измерений шкалу необходимо откалибровать, используя калибровочный слайд.
Порядок калибровки:
1. Чтобы выполнить калибровку, положите слайд на предметный столик, а окуляр со шкалой поместите в окулярный тубус.
2. Проведите фокусировку микроскопа на шкалу слайда, чтобы она стала четко различимой.
3. Поворачивайте окуляр в тубусе до тех пор, пока шкалы окуляра и слайда не встанут параллельно друг другу.
4. Далее определите цену деления шкалы окуляра по формуле, приведенной ниже. Расчет выполняют для каждого объектива. Результаты записывают.
5. Измерьте объект по шкале окуляра (высчитайте количество делений). Умножьте результат на цену деления, высчитанную по формуле для выбранного объектива. Полученное значение и будет истинной линейной величиной объекта.
Формула расчета цены деления шкалы окуляра:
Е=ТL/A, где
E &ndash цена деления шкалы окуляра;
Т &ndash цена деления шкалы объект-микрометра, указанная на объект-микрометре;
L &ndash число делений объект-микрометра;
А &ndash число делений шкалы окуляра.
